Pengertian Time Division Multiplexing (TDM)

Pengertian Time Division Multiplexing (TDM)


Time Division Multiplexing merupakan sebuah proses pentransmisian beberapa sinyal informasi yang hanya melalui satu kanal transmisi dengan masing-masing sinyal di transmisikan pada peride waktu tertentu.

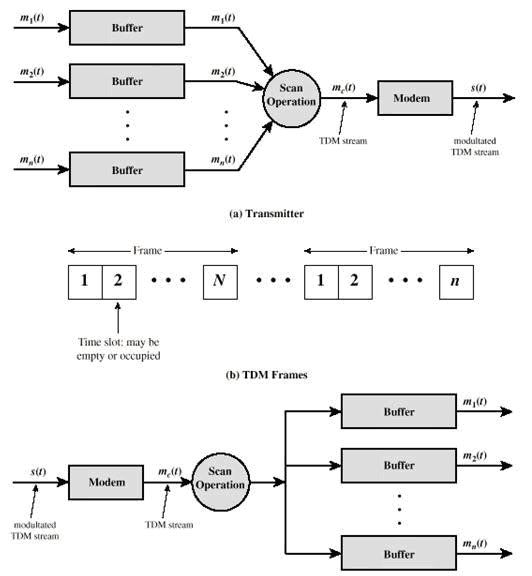

Proses Transmisi TDM
Akan ada beberapa sinyal informasi yang akan masuk ke dalam Multiplexer dari TDM, sinyal-sinyal tersebut memiliki bit rate yang rendah dengan sumber sinyal yang berbeda-beda. Ketika sinyal tersebut memasuki Multiplexer, maka sinyal akan melalui sebuah switch rotary yang menyebabkan sinyal informasi yang sebelumnya telah disampling itu akan dibuat berubah-ubah tiap detiknya. Hasil Output dari switch ini adalah merupakan gelombang PAM (Pulse Amplitude Modulation) yang mengandung sample-sample dari sinyal informasi yang periodic terhadap waktu.

Setelah melalui multiplex, sinyal kemudian ditransmisi dengan membagi-bagi sample inomasi berdasar (Hold Time/Jumlah Kanal). Kanal transmisi ini merupakan sebuah kanal dengan rangkaian yang disinkronisasikan. Kanal sinkron ini dibutuhkan untuk membangun tiap kelompok dari sample dan membagi sample-samle tepat ke dalam frame nya.


Ketika sinyal transmisi memasuki demultiplexer, gabungan sinyal yang ber-bit-rate tinggi (sinyal transmisi) dibagi-bagi kembali menjadi sinyal informasi seperti sinyal informasi awal yang ber-bit-rate rendah. Kemudian akan ada rotary switch pula disana yang akan mengarahkan sinyal-sinyal ke tujuan masing-masing dari sinyal itu.


Pada Multiplexer terdapat filter yang berfungsi melewatkan sinyal dengan frekuensi rendah, dan pada demultiplexer akan terdapat filter yang bertujuan untuk mendapatkan sinyal keluaran yang akan sama dengan sinyal informasi inputnya.



Contoh system untuk wireline telephony network
Pada Amerika bagian utara terdapat suatu system wireline untuk telephony system yang menggunakan proses TDM, yakni T1. Gelombang suara dari percakapan telephone di sample sekali setiap 125 msec, dan tiap sample di convert menjadi 8 bit data digital. Dengan menggunakan tehnik ini, kecepatan transmisi 64000 bits/sec dibutuhkan untuk mentransmit suara tersebut. T1 line sebenarnya merupakan sebuah channel yang mampu mentransmit pada kecepatan 1,544 Mbit/sec. Kecepatan transmit ini lebih besar disbanding kabel telephone pada umumnya, sehingga TDM digunakan untuk mengijinkan sebuah T1 line untuk membawa 24 sinyal suara yang berbeda. Dengan satu frame terdiri dari 193 bit, maka kecepatan tiap framenya:



Tiap frame tersebut kemudian dibagi menjadi 24 slot sinyal suara dengan 8 bit digital code.

Waktu Kerja
Waktu Kerja (Duty Cycle) merupakan sebuah waktu yang efektif digunakan untuk mengirim atau menerima data, direpresentasikan dengan persentase dari total periode waktu. Jika kita tentukan lebar pulsa, τ, adalah menjadi waktu dari tiap bit yang menempati total bit-time Tb. Jika kita mempunyai Waktu Kerja D, kita dapat menentukan lebar pulsa adalah :
τ = DTb

Keuntungan menggunakan TDM
TDM digunakan karena alasan biaya; semakin sedikit kabel yang digunakan dan semakin simple receiver yang dipakai untuk mentransmit data dari banyak sumber utnuk banyak tujuan membuat TDM lebih murah disbanding yang lain. TDM juga menggunakan bandwith yang lebih sedikit daripada Frequency Division Multiplexing (FDM). Dengan lebar bandwith yang kecil, membuat bitrate semakin cepat, namun daya yang digunakan semakin besar.

Aplikasi TDM
  1. Pada Plesiochronous Digital Hierarchy (PDH System), untuk transmisi digital dari beberap panggilan telephone melalu 4-kable yang sama (T-carrier atau E-carrier) atau kabel fiber di sirkuit switch dari jaringan telephone digital.
  2. Pada Synchronous Digital Hierarchy dan jaringan transmisi SONET yang menggunakan PDH
  3. Pada RIFF (WAV) standar audio
  4. Pada pemisah channel kanan-kiri yang digunakan dalam Stereoscopic Liquid Crystal Shutter Glasses
